ESD zaostřovací stojan s deskou OP-006 200
obvykle do čtyř týdnů od data objednání
Stojan s pravoúhlou základnou (450 x 450 mm) , zvlášť velkým a přesným ramenem, velmi jemným posuvem v ose Z pomocí ozubnice s pastorkem (450 x 450 mm). Je určen hlavně pro kontrolní mikroskopy a kamery Optilia. Tento stojan je vyvinut speciálně pro kontrolu velkých objektů.
OP-006 200 je ESD chráněný stojan speciálně navržený pro kontrolu velkých vzorků s Flexia video mikroskopy a W10x kontrolními kamerami. Je vyroben z vysoce kvalitní nerezové oceli a eloxovaných hliníkových částí.
Technická specifikace:
- Hrubý pohyb po Z ose: 330 mm.
- Jemný pohyb po Z ose: 40 mm.
- Horizontální pohyb po Y ose: 320 mm.
- Rozměry základní desky: 480 x 450 x 10 mm.
- Rozměry vertikální tyče: 380 x ø 19 mm.
- Uzemňovací bod: male, 10 mm, plochý.
- Hmotnost: 8 kg.
- Extra příslušenství: 4x naklápěcí modul, dlouhá vertikální tyč ø 19 mm L600mm, 45 mm křídlový šroub s 15 mm rozpěrkou.
Obsah balení:
- Stojan se zvlášť velkou pravoúhlou základnou.
- Svislá tyč o průměru 19 mm, 380 mm.
- Sestava ramena, dvojitá tyč s ložiskem.
- Zvlášť jemné zaostřování pomocí ozubnice s pastorkem.
- Nástroje.
Související produkty:
| Příslušenství | |
|---|---|
| Dlouhá vertikální tyč ø 19 mm, délka 600mm | OP-006 412 |
| 45 mm křídlový šroub s 15 mm rozpěrkou | OP-006 596 |
| ESD pohyblivý souřadnicový stůl XY | OP-006 500 |
| 4x naklápěcí modul | OP-006 334 |
| Ruční souřadnicový stůl s dráhou 25x25 mm | OP-006 111 |
| Stop koužek pro vertikální tyče s průměrem 19 mm | OP-006 530 |
- Stojan se zvlášť velkou pravoúhlou základnou.
- Svislá tyč o průměru 19 mm, 380 mm.
- Sestava ramena, dvojitá tyč s ložiskem.
- Zvlášť jemné zaostřování pomocí ozubnice s pastorkem.
-
Nástroje.
Technická data k porovnání ESD zaostřovací stojan s deskou OP-006 200
| Název parametru | Hodnota |
|---|---|
| Typ stojanu | stojan se čtvercová základna |
Volitelné příslušenství (3)
Zde naleznete volitelné příslušenství, alternativní a související produkty pro ESD zaostřovací stojan s deskou OP-006 200
Dlouhá svislá tyč ¾ o Ø 19 mm a délce 600 mm (24) OP-006 412
Ruční souřadnicový stůl s dráhou 25x25mm OP-006 111
Stop kroužek OP-006 530
Prohlédněte si fotografie ESD zaostřovací stojan s deskou OP-006 200

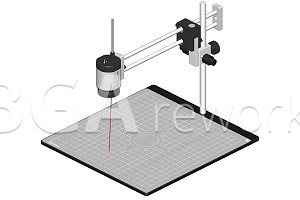

Zaostřovací stojan s deskou ESD OP-006 200
ESD zaostřovací stojan s deskou OP-006 200
ESD zaostřovací stojan s deskou OP-006 200
ESD zaostřovací stojan s deskou OP-006 200
